三相四線制電源濾波器

屏蔽房低泄漏電流單相、三相

● 應用：暗室、屏蔽房、電子方艙等，
● 能有效的抑制輻射干擾。

0519-83435607

立即咨詢

產品詳情

特點 Features

● 體積小，性價比高。Small size, high cost performance.

● 泄漏電流為mA級，壓降<1V。The leakage current is mA and the voltage drop is less than 1V.

● 單相兩線、三相四線制電源濾波器，電流10A至1000A。

Single phase two wire, three-phase four wire power filter, current 10A to 1000A.

● 金屬殼體采用鍍鎳鋼板和不銹鋼大蓋板組合式結構，美觀大氣，機械強度高，耐腐蝕性強。

The metal shell adopts the combined structure of nickel plated steel plate and stainless steel large cover plate, which is beautiful and atmospheric, with high mechanical strength and strong corrosion resistance.

應用 Application

● 電波暗室、屏蔽房、電子方艙和機柜等設施的專用配套，能有效的抑制輻射干擾。

The special supporting facilities of anechoic chamber, shielding room, electronic shelter and cabinet can effectively suppress radiation interference.

性能指標 Characteristcs

額定電壓Rated voltage	單相Single phase 250VAC/500VDC（線-線/線-地）	三相three-phase 440/250VAC（線-線/線-地）
工作頻率 Operating Frequency	DC~60HZ
耐壓試驗 Test Voltage	1000VDC/2S（線-線Line - line） 1000VDC/2S（線-地Line - ground） 3000VDC/2S
電壓降△V Voltage drop	<1V（額定工作條件Rated working conditions）
氣候類別 Climate category	25/070/21

C級單相產品型號表 Filter Table 注：零地電壓為0V Note: N-G voltage is 0V

型號 model	額定電流A Rated curren	MAX泄漏電流A leakage current	波導螺桿 Waveguide screw	導線 wire	外形尺寸Fig. Outline Drawing	插入損耗dB insertion loss
YX-2×10C-F	10	0.5	M24	14AWG	1	100dB 14K~10GHz 備注：可拓展至40GHz
YX-2×16C-F	16	0.5	M24	12AWG	1
YX-2×32C-F	32	0.5	M24	10AWG	1
YX-2×50C-F	50	0.5	M24	8AWG	2
YX-2×63C-F	63	0.5	M33	6AWG	3
YX-2×80C-F	80	1	M33	6AWG	4
YX-2×100C-F	100	1	M33	4AWG	4
YX-2×150C-F	150	1	M42	2AWG	5
YX-2×200C-F	200	1	M42	1/0AWG	6
YX-2×250C-F	250	1.2	M42	95mm2	6
YX-2×300C-F	300	1.2	2×M42	25×5	7
YX-2×400C-F	400	1.2	2×M42	25×6	8
YX-2×500C-F	500	1.2	2×M42	25×6	8
YX-2×600C-F	600	1.2	2×M48	30×8	9
YX-2×800C-F	800	1.2	2×M48	30×8	9
YX-2×1000C-F	1000	1.5	2×M72	50×10	10

C級三相產品型號表 Filter Table 注：零地電壓為0V Note: N-G voltage is 0V

型號 model	額定電流A Rated curren	MAX泄漏電流A leakage current	波導螺桿 Waveguide screw	導線 wire	外形尺寸Fig. Dimensions	插入損耗dB insertion loss
YX-4×10C-F	10	0.5	M33	14AWG	11	100dB 14K~10GHz 備注：可拓展至40GHz
YX-4×16C-F	16	0.5	M33	12AWG	11
YX-4×32C-F	32	0.5	M33	10AWG	11
YX-4×50C-F	50	0.5	M33	8AWG	11
YX-4×63C-F	63	0.5	M33	6AWG	11
YX-4×80C-F	80	1	M42	6AWG	12
YX-4×100C-F	100	1	M42	4AWG	12
YX-4×150C-F	150	1	M42	2AWG	12
YX-4×200C-F	200	1	M48	1/0AWG	13
YX-4×250C-F	250	1.2	M60	95mm2	14
YX-4×300C-F	300	1.2	4×M42	25×5	15
YX-4×400C-F	400	1.2	4×M42	25×6	16
YX-4×500C-F	500	1.2	4×M42	25×6	16
YX-4×600C-F	600	1.2	4×M48	30×8	17
YX-4×630C-F	630	1.2	4×M48	30×8	17
YX-4×800C-F	800	1.2	4×M48	30×8	17
YX-4×1000C-F	1000	1.5	4×M72	50×10	18

外形尺寸圖 Outline Drawing : mm

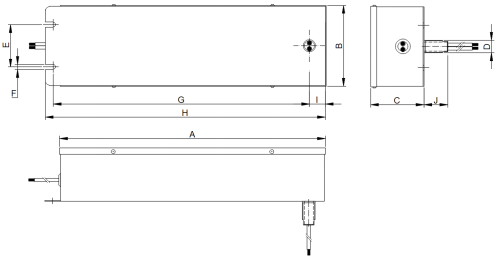

Fig.1 (10A~32A)

單相兩線制電源濾波器

Fig.2~Fig.6 (50A~250A)

單相兩線制電源濾波器

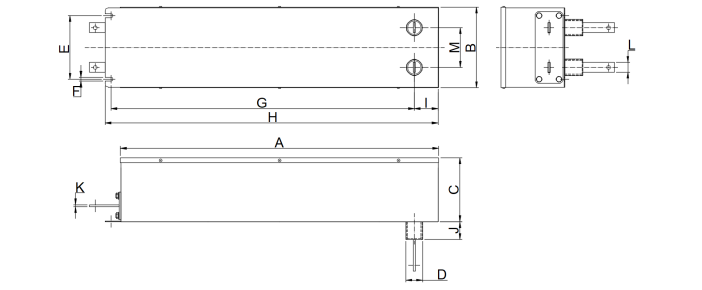

Fig.7~Fig.10 (300A~1000A)

外形尺寸Fig.	A	B	C	D	E	F	G	H	I	J	K	L	M
2	503	153	101	M24	80	10	485	530	30	45
3	503	153	101	M33	80	10	485	530	30	45
4	603	153	101	M33	80	10	585	630	30	45
5	603	153	101	M42	80	10	570	630	45	45
6	803	203	161	M42	120	10	755	830	60	45
7	803	203	161	2XM42	160	10	765	840	60	45	5	25	100
8	803	203	161	2XM42	160	10	765	840	60	45	6	25	100
9	853	203	221	2XM48	160	10	815	890	60	65	8	30	100
10	933	253	266	2XM72	210	10	865	960	80	95	10	50	120

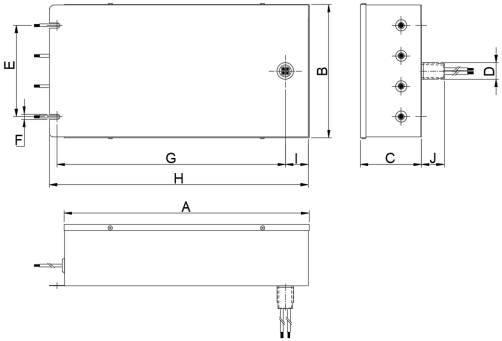

Fig.11~Fig.14 (10A~250A)

單相兩線制電源濾波器

Fig.15 (300A)

三相四線制電源濾波器

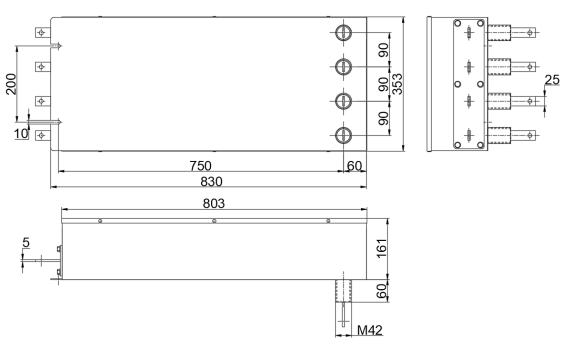

Fig.16~Fig.18 (400A~1000A)

外形尺寸Fig.	A	B	C	D	E	F	G	H	I	J	K	L	M
11	483	263	121	M33	180	10	450	510	45	45
12	623	263	121	M42	180	10	590	650	45	45
13	803	353	161	M48	200	10	750	830	60	58
14	803	353	161	M60	200	10	750	830	60	58
16	1003	403	201	4XM42	600	430	460	1000	60	60	6	25	100
17	1003	403	251	4XM48	600	430	460	1000	60	65	8	30	100
18	1203	523	251	4XM72	800	550	580	1200	80	95	10	50	120
